Лабораторная работа № 7

Расчетная работа № 1

Изучение огнегасительных веществ и расчет первичных средств пожаротушения.

Цель работы: Изучение, применение, принцип действия, выбор и расчет средств пожаротушения.

Задачи: 1. Изучить методические указания. Используя лабораторные стенды и наглядные пособия, ознакомиться с первичными средствами пожаротушения;

2. Ознакомиться с огнегасительными веществами и областью их применения,

3. Изучить устройство и принцип действия спринклерной и дренчерной системы пожаротушения;

4. Провести расчет первичных средств пожаротушения.

Основные положения

Пожарная безопасность на производственных объектах регламентируется Федеральным законом РФ № 69- ФЗ «О пожарной безопасности» от 21.12.1994 г., Правилами пожарной безопасности в Российской Федерации ППБ 01-93, утвержденные приказом МВД РФ от 14.12.1993г., государственными стандартами, строительными нормами и правилами, инструкциями по пожарной безопасности.

Пожарная и взрывная безопасность промышленных предприятий должна быть обеспечена как в рабочем, так и в случае возникновения аварийной обстановки.

По каждому случаю должна быть установлена экономическая эффективность систем, обеспечивающих его пожарную безопасность. Экономическая эффективность должна устанавливаться с учетом вероятности пожара, стоимости объекта, размеров возможного ущерба от пожара, а также капитальных вложений и текущих расходов на системы предотвращения пожара и пожарной защиты.

Пожарная защита должна обеспечиваться:

1. Максимально возможным применением негорючих и трудногорючих веществ и материалов;

2. Ограничением горючих веществ и их размещением;

3. Предотвращением распространения пожара за пределы очага;

4. Применением средств пожаротушения;

5.Применением конструкций объектов с регламентированными пределами огнестойкости и горючести;

6. Эвакуацией людей;

7. Применением средств индивидуальной и коллективной защиты людей;

8. Системой противодымной защиты;

9. Применением средств пожарной сигнализации и связи;

10. Организация пожарной охраны объекта.

Пожарная профилактика при проектировании предприятий решается, в первую очередь, в соответствии с категорией производства.

Согласно НПБ 105-95, в зависимости от характеристики обращающихся в производстве веществ и их количества производственные объекты подразделяются на пять категорий: А, Б, В1 - В4, Г, Д.

Категория А - взрывопожароопасная.

К предприятиям этой категории относят нефтеперерабатывающие заводы, химические предприятия, склады бензина, насосные для перегонки ЛВЖ, отделения ремонта топливных приборов.

Категория Б - взрывопожароопасная.

К предприятиям этой категории относятся цехи по приготовлению и транспортировки угольной пыли, промывочно-пропарочные станции цистерн и другой тары от мазута и других жидкостей с температурой вспышки паров 28-120°С.

Категория В1 - В4 -пожароопасная.

К предприятиям данной категории относятся лесопильные, деревообрабатывающие, модельные и лесотарные цехи, помещения маслоохладительных установок станции испытания дизелей.

Категория Г характеризуется наличием негорючих веществ и материалов в горячем и раскаленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр, пламени. К этой категории можно отнести цехи горячей штамповки, термические цехи, кузнечные цехи и котельные, отделения ремонта двигателей внутреннего сгорания.

Категория Д характеризуется наличием некоторых веществ и материалов в холодном состоянии. К этой категории относятся отделения ремонта автотормозов, станочное отделение механического цеха, участки станков и оборудования.

Определение категории помещений следует осуществлять путем последовательной проверки принадлежности помещения к категориям от высшей А к низшей Д.

Все производственные помещения должны иметь первичные средства пожаротушения, системы автоматического пожаротушения, а в помещениях категории А, Б, В1-В4 и складские помещения должны быть оснащены системами пожарной сигнализации.

Ответственность за обеспечение пожарной безопасности на производстве несут их руководители или лица, исполняющие эти обязанности.

1. Способы прекращения горения и средства пожаротушения.

Выбор методов и средств тушения пожаров и загораний зависит от объекта, характеристики горящих материалов и класса пожара (таблица 1).

Таблица 1

Классификация пожаров

Класс пожара	Характеристика горящих материалов и веществ	Рекомендуемые огнетушащие составы и средства
А	Горение твердых горючих материалов, кроме металлов (дерево, уголь, бумага, резина, текстильные материалы и др.)	Вода и другие виды огнетушащих средств
В	Горение жидкостей и плавящихся при нагревании материалов (мазут, бензин, лаки, масла, спирт, стеарин, каучук, некоторые синтетические материалы)	Распыленная вода, все виды пен, порошки
С	Горение горючих газов (водород, ацетилен, углеводороды и др.)	Газовые составы: инертные разбавители (NО₂, СО₂), порошки, вода (для охлаждения)
D	Горение металлов и их сплавов (калий, натрий, алюминий, магний)	Порошки (при спокойной подаче на горящую поверхность)
Е	Горение оборудования, находящегося под напряжением	Порошки, углекислый газ, хладоны

При любом пожаре или загорании тушение должно быть направлено на устранение причин его возникновения и создание условий, при которых горение будет невозможно. При тушении надо учитывать, что скорость распространения пламени по поверхности твердых веществ составляет до 4 м/мин, а по поверхности жидкостей - 30 м/мин.

Продукты сгорания при пожаре представляют собой дисперсные твердые частицы, пары и газы. Температура их нагрева зависит от скорости сгорания веществ и распространения пламени, объема здания и воздухообмена. Дым, нагретый до высокой температуры, способствует распространению продуктов горения, задымлению помещений и затрудняет тушение пожара.

При пожаре выделяются инертные и горючие газы, а также дым. Состав горючих газов, в большинстве своем являющихся вредными, агрессивными или ядовитыми, зависит от вида сгорающих материалов и интенсивности горения.

Вредные агрессивные или ядовитые газы выделяются при сгорании огнезащитных покрытий: древесины, полимерных стройматериалов и других веществ. Продукты неполного сгорания, распространяясь по зданию, при высокой температуре и притоке свежего воздуха могут воспламеняться.

Чтобы не допустить или прекратить горение, надо исключить одно из трех необходимых его условий: горючее вещество, окислитель или источник зажигания. Для этого применяют следующие способы:

- прекращают доступ окислителя в зону горения или к горючему веществу или снижают поступающий его объем до предела, при котором горение становится невозможным;

- понижают температуру горящего вещества ниже температуры воспламенения или охлаждают зону горения;

- ингибируют (тормозят) реакцию горения;

- механически срывают (отрывают) пламя сильной струей огнегасящего вещества.

Вещества или материалы, способные прекратить горение, называют огнегасящими средствами. К ним относят воду, химическую и воздушно-механическую пену, водные растворы солей, инертные и негорючие газы, водяной пар, галоидоуглеводородные смеси и сухие твердые вещества в виде порошков.

Огнегасящие средства классифицируют по следующим признакам:

1. По способу прекращения горения - охлаждающие (вода, твердая углекислота), разбавляющие концентрацию окислителя в зоне горения (углекислый газ, инертные газы, водяной пар), изолирующие зону горения от окислителя (порошки, пены), ингибирующие (галоидоуглеводородные смеси, в состав которых могут входить тетрафтордибромэтан (хладон 114В2), трифторбро-мэтан (хладон 13В1), бромистый метилен, а также составы на основе бромистого этила:

2. По электропроводности - электропроводные (вода, химические и воздушно-механические пены) и неэлектропроводные (инертные газы, порошковые составы);

3. По токсичности - нетоксичные (вода, пены, порошки), малотоксичные (СО₂, N₂) и токсичные (С₂ Н₅Вг).

2. Свойства огнегасительных веществ

Тушение пожара достигается применением таких тушащих веществ как вода, водные растворы некоторых солей, воздушно-механическую и химическую пены, инертные газы, порошковые составы, песок, кошма.

Вода по сравнению с другими огнегасящими веществами имеет наибольшую теплоемкость и пригодна для тушения большинства горючих веществ. Попадая на поверхность горящего вещества, вода нагревается и испаряется, отбирая соответствующее количество теплоты и понижая его температуру. Выделяющийся пар имеет объем, в 1700 раз превышающий объем воды, поэтому он резко снижает концентрацию кислорода в зоне горения и затрудняет доступ окислителя к горючему веществу.

При подаче воды под высоким давлением достигается эффект механического срыва пламени, а не успевшая испариться жидкость стекает на расположенные рядом еще не загоревшиеся материалы, затрудняя их воспламенение. Для тушения веществ, плохо смачивающихся водой (торфа, упакованных в тюки шерсти, хлопка и др.), в нее для снижения поверхностного натяжения вводят поверхностно-активные вещества, (сульфанол НП-1, сульфанат натрия 101-126, мыло). Применение смачивателей способствует проникновению воды вглубь твердых горячих материалов, что ускоряет их охлаждение и сокращает расход воды на тушение объекта в пределах 33...50% , уменьшает дымообразование.

Кроме таких преимуществ, как высокая эффективность, широкая доступность и низкая стоимость, воде свойственны и недостатки, ограничивающие ее применение. Водой нельзя тушить находящееся под напряжением электрическое оборудование, щелочные металлы, при взаимодействии, с которыми выделяется водород и образуется с воздухом взрывоопасная смесь, материалы, портящиеся или разлагающиеся под ее действием (например, книги или карбид кальция, выделяющий при попадании воды взрыво- и пожароопасный газ - ацетилен). В виде компактной струи воду нельзя применять для тушения ЛВЖ. Существенным недостатком считают и способность воды превращаться в лед при снижении ее температуры до 0°С и менее. Для понижения температуры замерзания применяют специальные добавки и антифризы (минеральные соли К₂СО₃,МgCl₂).

Водяной пар используют при тушении пожаров в помещениях объемом до 500 м³, а также небольших пожаров на открытых площадках и установках. Пар увлажняет горящие предметы и снижает концентрацию кислорода в зоне горения. Огнегасительная концентрация водяного пара составляет примерно 36 % по объему.

Пены широко используют для тушения ЛВЖ и ГЖ. Пена представляет собой систему, в которой дисперсной фазой всегда является газ. Пузырьки газа могут образовываться внутри жидкости в результате химических процессов (химическая пена) или механического смешивания воздуха с жидкостью (воздушно-механическая пена). Чем меньше размеры пузырьков газа и поверхностное натяжение пленки жидкости, тем больше механическая устойчивость (малая вероятность разрушения) пены. Плотность химической пены колеблется в пределах 150...250г/м³, а воздушно-механической - 70...150 кг/м³, поэтому пены обоих видов свободно плавают на поверхности горючих жидкостей, не растворяясь в ней, охлаждая поверхность и изолируя ее от пламени. Способность пены хорошо удерживаться на вертикальных и потолочных поверхностях обусловливает ее незаменимость в ряде случаев при тушении пожаров. Однако пена, как и вода, обладает электропроводностью, что ограничивает ее применение.

Воздушно-механическая пена получается при смешивании воды, в которую добавлен пенообразователь, с воздухом в пеногенераторах, воздушно-пенных стволах и огнетушителях. Пенообразователями называют вещества, находящиеся в коллоидном состоянии и способные адсорбироваться в поверхностном слое раствора на границе жидкость - газ. Используют пенообразователи ПО-1, ПО-1Д, ПО-1С, ПО-6К, а также морозоустойчивый (до - 40 °С) ПО «Морозко». Воздушно-механическая пена абсолютно безвредна для людей, не вызывает коррозию металлов, обладает высокой экономичностью.

Химическая пена образуется при взаимодействии щелочного и кислотного растворов в присутствии пенообразователей. Она представляет собой концентрированную эмульсию диоксида углерода в водном растворе минеральных солей. Такую пену получают с помощью пеногенераторов или химических пенных огнетушителей. Из-за высокой стоимости и сложности приготовления химическую пену все чаще заменяют воздушно-механической.

К огнегасящим веществам, находящимся в нормальных условиях в газообразном состоянии, относятся: диоксид углерода, азот, инертные газы (аргон, гелий), водяной пар и дымовые газы. Их огнегасящая концентрация в воздухе находится в пределах 30...40%. Быстро смешиваясь с воздухом, эти газы понижают концентрацию кислорода в зоне горения, отнимают значительное количество теплоты и тормозят интенсивность горения.

Диоксид углерода (СО₂) применяют для быстрого (в течение 2-10 с) тушения загоревшихся двигателей внутреннего сгорания, электроустановок, небольших количеств горючих жидкостей, а также для предупреждения воспламенения и взрыва при хранении ЛВЖ, изготовлении и транспортировке горючих пылей (угольной и т. п.). Диоксид углерода хранят в сжиженном состоянии в баллонах, в том числе огнетушителей. При выпуске из баллона он сильно расширяется и, охлаждаясь, переходит в твердое состояние, образуя белые хлопья температурой -78,5 °С. Отбирая теплоту из зоны горения количеством 570 кДж на 1 кг твердого вещества, диоксид углерода нагревается и переходит в газообразное состояние — оксид углерода (углекислый газ). Так как углекислый газ примерно в 1,5 раза тяжелее воздуха, он оттесняет кислород от горящего вещества, прекращая реакцию горения. Диоксид углерода нельзя применять для тушения щелочных и щелочно - земельных металлов (так как он вступает с ними в химическую реакцию), этилового спирта (в котором углекислый газ растворяется) и материалов, способных гореть без доступа воздуха (например, целлулоид ). При использовании СО₂ необходимо помнить о его токсичности при небольших (до 10 %) концентрациях, а также о том, что 20%-ное содержание диоксида углерода в воздухе смертельно для человека.

Инертные, дымовые газы и отработавшие газы двигателей внутреннего сгорания чаще всего применяют для заполнения сосудов и емкостей с целью избежания пожара при выполнении сварочных работ.

Галоидоуглеводородные составы (газы и легкоиспаряющиеся жидкости) представляют собой соединения атомов углерода и водорода, в которых атомы водорода частично или полностью замещены атомами галоидов (фтора, хлора, брома). Огнегасительное действие таких составов основано на химическом торможении реакции горения, поэтому их еще называют ингибиторами или флегматизаторами. У галоидоуглеводородных составов большая плотность, повышающая эффективность пожаротушения, и низкие температуры замерзания, позволяющие использовать их при отрицательных температурах воздуха. Существенным недостатком таких составов является их токсичность при вдыхании и попадании на кожу. Кроме того, бромистый этил и составы на его основе в определенных условиях могут гореть, что ограничивает их использование.

Твердые огнегасительные вещества в виде порошков применяют для ликвидации небольших очагов загораний, а также горения материалов, не поддающихся тушению другими средствами, Порошки представляют собой мелкоизмельченные минеральные соли с различными добавками, препятствующими их слеживанию и комкованию (например, с тальком) и способствующими плавлению (с хлористым натрием или кальцием). Такие составы обладают хорошей огнетушащей способностью, в несколько раз превышающей способность галоидоуглеводородов, и универсальностью, благодаря которой прекращается горение большинства горючих веществ. На горящей поверхности огнегасительные порошки создают препятствующий горению слой, а выделяющиеся при разложении негорючие газы усиливают эффективность тушения. Наиболее распространены порошки на основе бикарбоната натрия (ПСБ-3), диаммоний фосфата (ПФ), аммофоса (П-1А), насыщенного хладоном 114В2 силикагеля (СЙ-2) и другие. В зону горения порошки могут подаваться с помощью сжатого диоксида углерода, азота или механическим способом.

3. Первичные средства пожаротушения

Для тушения пожаров применяют первичные средства пожаротушения. К ним относятся ручные передвижные огнетушители, гидропульты, ведра, шанцевый инструмент (багры, лопаты, топоры). Эти средства применяют для тушения пожара в его начальной стадии до прибытия пожарных подразделений.

Наибольшее распространение, в качестве первичных средств пожаротушения, получили огнетушители. Они классифицируются по виду используемого огнетушащего вещества, объему корпуса и способу подачи огнетушащего состава, по виду пусковых устройств.

По виду применяемого огнетушащего вещества – пенные (воздушно-пенные, химически – пенные), газовые (углекислотные, хладоновые), порошковые, комбинированные.

По объему корпуса - ручные малолитражные с объемом корпуса до 5 литров; промышленные ручные с объемом корпуса от 5 до 10 л; стационарные и передвижные с объемом корпуса свыше 10 л.

По способу подачи огнетушащего состава - под давлением газов, образующихся в результате химической реакции компонентов заряда; под давлением газов, подаваемых из специального баллончика, размещенного в корпусе огнетушителя; под давлением газов, закаченных в корпус огнетушителя; под собственным давлением огнетушащего средства.

По виду пусковых устройств – с вентильным затвором; с запорно- пусковым устройством пистолетного типа; с пуском от постоянного источника давления.

Постоянное совершенствование конструкции огнетушителей, повышение таких показателей как надежность, технологичность, унификация ведет к созданию новых, более совершенных огнетушителей. Огнетушители маркируются буквами, характеризующими вид огнетушителя, и цифрами, обозначающими его вместимость.

3.1. Огнетушители пенные

Пенные огнетушители могут иметь заряд для образования химической и воздушно-механической пены. Ручные пенные химические огнетушители предназначены для тушения твердых и жидких веществ в начальной стадии пожара. Пенные огнетушители нельзя применять для тушения электроустановок под напряжением, так как пена является проводником электрического тока. Кроме того, пену нельзя применять при тушении щелочных металлов (натрия, кадия), потому что, они взаимодействуя с водой, находящейся в пене, выделяют водород, который усиливает горение, а также при тушении спиртов, так как они поглощают воду, растворяясь в ней, и при попадании на них пена быстро разрушается.

К недостаткам пенных огнетушителей относится узкий температурный диапазон применения (+5°С до + 45°С), высокая коррозийная активность заряда, возможность повреждения объекта тушения, необходимость ежегодной перезарядки.

Наибольшее применение получили химически-пенные огнетушители ОХП-10, ОХВП-10.

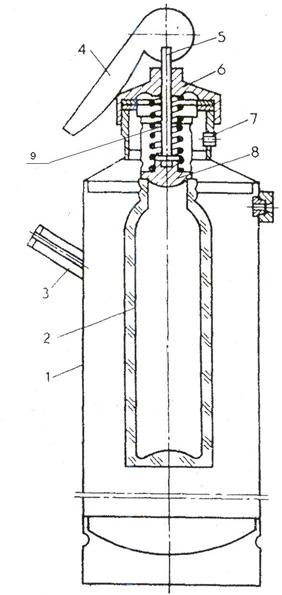

Баллон пенного огнетушителя ОХП-10 (рисунок 1) изготовлен из листовой качественной стали. Под крышкой огнетушителя расположен пластмассовый стакан 2 для кислотной части заряда. Рукоятка 4 укреплена штифтом на штоке. Шток отжимается пружиной 9. При этом резиновый клапан 8, укрепленный на конце штока, закрывает стакан 2 с кислотной частью заряда. Кислотная часть является водной смесью серной кислоты с сернокислым окисным железом. Щелочная часть заряда (водный раствор двууглекислого натрия с солодковым экстрактом) залита в корпус огнетушителя. Баллон огнетушителя имеет спрыск 7,через который химическая пена выбрасывается наружу и предохранительный клапан. При засорении спрыска во время использования огнетушителя, при давлении 0,08-0,14 МПа, мембрана клапана разрывается, что предохраняет корпус огнетушителя от взрыва.

Принцип действия огнетушителя: рукоятка 4 поворачивается вверх на 180 градусов, при этом клапан 8 открывает стакан 2, баллон огнетушителя переворачивается, кислотная часть перемешивается с щелочной, которая находится в баллоне огнетушителя. В результате реакции образуется пена, которая выходит через спрыск 7. Рабочее давление в баллоне 0,5 МПа, время действия огнетушителя 50-70 секунд, кратность пены не ниже 6, стойкость 40 минут. При осмотре огнетушителей (не реже одного раза в месяц) проверяют наличие пломбы, прочищают спрыск, протирают корпус. Для зимних условий щелочную часть заряда растворяют в 5 литрах воды с добавлением раствора этиленгликоля.

Огнетушитель химический воздушно-пенный ОХВП–10 аналогичен по конструкции, но дополнительно имеет специальную пенную насадку, навинчиваемую на спрыск огнетушителя и обеспечивающую подсасывание воздуха. За счет этого при истечении химической пены образуется воздушно- механическая пена. Кроме того, в этом огнетушителе щелочная часть заряда обогащена небольшой добавкой пенообразователя типа ПО-1.

В качестве заряда воздушно-пенных жидкостных огнетушителей ОВП-5, ОВП-10 применяют 6 %-ный раствор пенообразователя ПО-1. Раствор из корпуса огнетушителя выталкивается углекислым газом, находящимся в специальном баллоне, в насадок, где он перемешивается с воздухом и образует воздушно-механическую пену.

Чтобы привести огнетушитель ОВП (рисунок 2) в действие, необходимо нажать на пусковой рычаг 4. При этом разрывается пломба и шток прокалывает мембрану баллона с углекислотой. Последняя, выходя из баллона через дозирующее отверстие, создает давление в корпусе огнетушителя, под действием которого раствор по сифонной трубке поступает через распылитель в раструб, где в результате перемешивания водного раствора пенообразователя с воздухом образуется воздушно-механическая пена. Продолжительность действия огнетушителя 45 секунд, кратность пены не ниже 5, стойкость 20 минут.

Стационарные огнетушители ОВПС-250А применяют в производственных помещениях, где постоянно имеется сжатый воздух. При пожаре к огнетушителю присоединяют напорный рукав со специальным стволом и открывают вентиль на трубопроводе сжатого воздуха. При вместимости корпуса 250 л образуется 2 м³ воздушно-механической пены, чего достаточно для тушения очага пожара на площади до 30 м². Эффективность этого огнетушителя в 2,5 раза выше химических при одинаковой емкости.

3.2. Огнетушители газовые

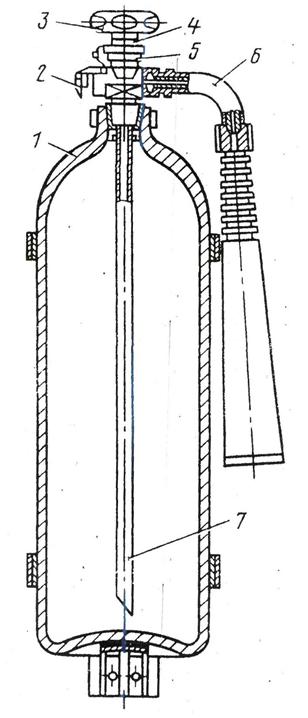

Углекислотные огнетушители: ручные - ОУ-2,ОУ-5,ОУ-8 (рисунок 3) и транспортные ОУ-25,ОУ-80,ОУ-400. В качестве огнетушащего вещества применяется сжиженный углекислый газ. Достаточно 12-15 % углекислого газа в окружающую среду, чтобы горение прекратилось. Углекислотный огнетушитель представляет собой стальной баллон, наполненный жидкой углекислотой и снабженный специальным вентилем-запором и раструбом. Рабочее давление в баллоне огнетушителя при температуре 20^о С составляет 70 Ат. При выходе жидкой углекислоты из баллона она мгновенно превращается в углекислый газ, объем которого по сравнению с углекислотой увеличивается в 400-500 раз, что очень важно при тушении загораний.

Чтобы привести огнетушитель ОУ-2 в действие, необходимо снять баллон 1 с кронштейна и, держа его за ручку левой рукой, правой до отказа отвернуть маховичок 3, открыть вентиль 5 - запор и направить раструб 6 так, чтобы, выбрасываемая из него струя газа (длиной 1,5 - 3 м) попадала на очаг огня. Переход жидкой углекислоты в углекислый газ сопровождается резким охлаждением и часть ее превращается в «снег» в виде мельчайших кристаллических частиц (температура - 72°С). Во время работы огнетушителя баллон нельзя держать в горизонтальном положении, так как это затрудняет выход углекислоты через сифонную трубку 7. Углекислотный огнетушитель эффективно работает всего 40-60 секунд, поэтому при тушении пожара надо действовать быстро и энергично. Весовая проверка углекислотных огнетушителей проводится не реже одного раза в три месяца, а освидетельствование с гидравлическим испытанием - через пять лет. Запорное и предохранительное устройство углекислотных огнетушителей пломбируется.

Углекислотно-бромэтиловые огнетушители ОУБ-3А, ОУБ-7А предназначены для тушения горючих и тлеющих материалов (хлопка, текстиля), за исключением веществ, которые могут гореть без доступа воздуха, а также электроустановок находящихся под напряжением до 380 В. По внешнему виду и устройству ОУБ мало отличаются от углекислотных. Они лишь не имеют раструба, который у них заменен струеобразующей насадкой. Смесь заряда состоит из 3% жидкой углекислоты , 97% бромистого этила. За счет высокой смачивающей способности бромистого этила производительность ОУБ примерно в 4 раза выше углекислотных огнетушителей. Время действия огнетушителя 20-30 секунд, длина струи 3 - 4,5 м. Недостатки углекислотно-бромэтилового огнетушителя: токсичность и способность их образовывать взрывоопасные смеси с воздухом.

Аэрозольные огнетушители ОАХ, ОХ-3, ОА-5 предназначены для тех же целей, что и углекислотно - бромэтиловые. Огнетушащий состав хладон (фреон), в процессе пожаротушения не оказывает воздействия на защищаемые материалы и оборудование, что позволяет использовать эти огнетушители при тушении пожаров электронного оборудования, картин и музейных экспонатов.

Внутри корпуса ОА-5 укреплен баллон для сжатого газа, а в крышке смонтировано пусковое устройство. Для приведения огнетушителя в действие необходимо поднять рукоятку и нажать на пусковой рычаг. При этом шток проколет мембрану баллона. Газ из баллона будет поступать в корпус и выдавливать через сифонную трубку бромэтил в выходное сопло. Огнетушитель в работе должен находиться в вертикальном положении.

3.3. Огнетушители порошковые

Порошковые огнетушители ОП-1 (“Спутник”, “Момент”), ОП-2А, ОПС-10,ОП-5 применяются в основном для тушения загораний ЛВЖ и ГЖ, электроустановок под напряжением до 1000В, металлов и их сплавов. Огнетушащее действие порошков заключается в следующем: под воздействием сжатого газа порошок выбрасывается из огнетушителя наружу через насадок - распылитель, образовавшееся порошковое облако обволакивает горящее вещество и прекращает доступ воздуха к нему.

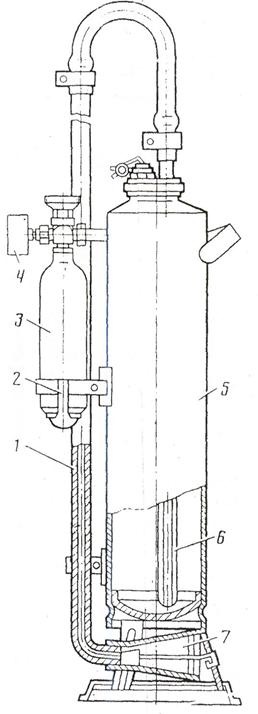

Порошковый огнетушитель ОП-10 (рисунок 4) состоит из стального корпуса, баллона для рабочего газа, с помощью которого порошок выталкивается из корпуса, крышки с запорно-пусковым устройством, сифонной трубки с диафрагмой, насадки для образования струи. Пусковой механизм огнетушителя включает в себя шток с иглой на конце и рычаг, нажимающий на шток при проколе мембраны баллона с выталкивающим газом. При нажатии на пусковой рычаг разрывается пломба и шток прокалывает мембрану. Рабочий газ, выходя из баллончика емкостью 0,7 л. через дозирующее устройство в ниппеле, поступает по сифонной трубке под диафрагму, увлекая порошок в трубку подачи порошка. В центре сифонной трубки (по высоте) имеется ряд отверстий, проходя через которые рабочий газ разрыхляет порошок.

Огнетушитель “Момент” представляет собой пластмассовый корпус, в котором содержится стаканчик с баллончиком для углекислоты, и запорно-ударный механизм. Корпус огнетушителя заряжают порошком ПСБ или ПС-1, которые удаляют кислород из зоны горения и тормозят процесс горения, т.е. являются ингибиторами. Для приведения в действия огнетушитель снять с кронштейна, встряхнуть, ударить головкой о твердый предмет. После срабатывания ударно-запорного устройства порошок из корпуса будет выталкиваться давлением газа. При этом образуется порошковое облако, которое гасит огонь. Время истечения порошка (20-50 сек) зависит от интенсивности встряхивания. Высыпают порошок на огонь так, чтобы он образовывал облако под пламенем.

3.4. Огнетушители самосрабатывающие порошковые.

ОСП – это новое поколение средств пожаротушения. Он позволяет с высокой эффективностью тушить очаги загорания без участия человека.

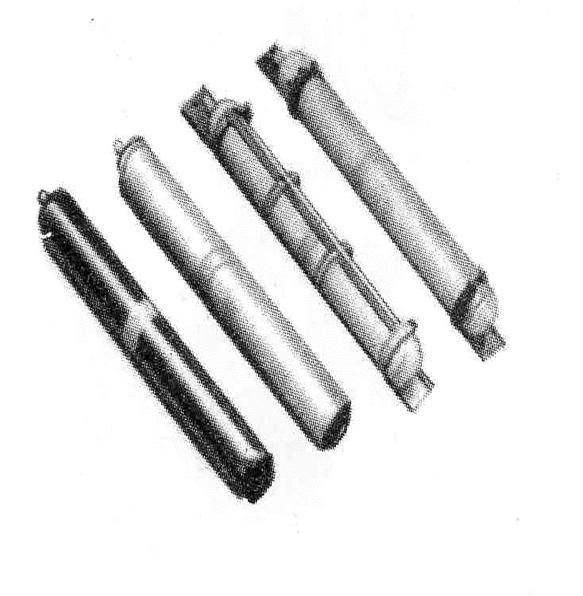

Огнетушитель представляет собой герметичный стеклянный сосуд диаметром 50 мм и длиной 440мм, заполненный огнетушащим порошком массой 1 кг. Устанавливается над местом возможного загорания с помощью металлического держателя (рисунок 5). Срабатывает при нагреве до 100°С (ОСП-1) и до 200°С (ОСП -2). Защищаемый объем до 9 м³_.

Огнетушители ОСП предназначены для тушения очагов пожаров твердых материалов органического происхождения, горючих жидкостей или плавящихся твердых тел, электроустановок, находящихся под напряжением до 1000В.

Достоинства ОСП: тушение пожара без участия человека, простота монтажа, отсутствие затрат при эксплуатации, экологически чист, нетоксичен, при срабатывании не портит защищаемое оборудование, может устанавливаться в закрытых объемах с температурным режимом от -50°С до + 50°С.

Генераторы объемного аэрозольного тушения пожаров (СОТ) –являются наиболее современными средствами пожаротушения. Предназначены для тушения пожаров ЛВЖ и ГЖ (бензин, керосин, органические растворители) и твердых материалов (древесина, изоляционные материалы, пластмассы и др.), а также электрооборудования (силовые и высоковольтные установки, бытовая и промышленная электроника).

3.5. Автоматические средства пожаротушения

Для пожаротушения в помещениях используют автоматические огнегасительные устройства. Наиболее широкое применение получили установки, которые в качестве распределительных устройств используют спринклерные или дренчерные головки (рисунок 6).

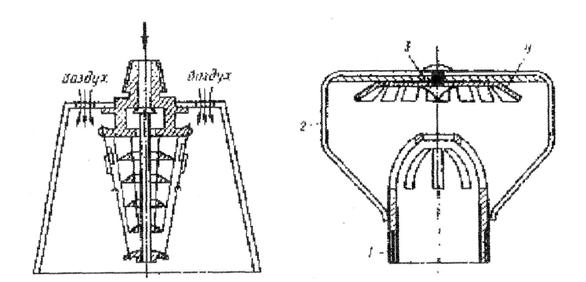

Спринклерная головка - это прибор, автоматически открывающий выход воды при повышении температуры внутри помещения, вызванной возникновением пожара. Спринклерные установки включаются автоматически при повышении температуры среды внутри помещения до заданного предела. Датчиком является сама спринклерная головка, снабженная легкоплавким замком, который расплавляется при повышении температуры и открывает отверстие в трубопроводе с водой над очагом пожара. Спринклерная установка состоит из сети водопроводных питательных и оросительных труб, установленных под перекрытием. В оросительные трубы на определенном расстояния друг от друга ввернуты спринклерные головки. Спринклеры изготовляют на различные температуры срабатывания: 72°С, 93°С, 141°С, 182°С. Наибольшее распространение получили спринклерные головки типа 2СП с температурой срабатывания 72 °С.

Один спринклер орошает площадь 9 м² помещения в зависимости от пожарной опасности производства. Если в защищенном помещении температура воздуха может опускаться ниже +4°С; то такие объекты защищают воздушными спринклерными системами, отличающимися от водяных тем, что такие системы заполнены водой только до контрольно-сигнального устройства, распределительные трубопроводы, расположенные выше этого устройства в не отапливаемом помещении, заполняются воздухом, нагнетаемым компрессором.

Дренчерные установки по устройству близки к спринклерным и отличаются от последних тем, что оросители на распределительных трубопроводах не имеют легкоплавкого замка, и отверстия постоянно открыты, орошаемая площадь 12м². Дренчерные системы предназначены для образования водяных завес, для защиты здания от возгорания при пожаре в соседнем сооружении, для образования водяных завес в помещении с целью предупреждения распространения огня и для противопожарной защиты в условиях повышенной пожарной опасности. Дренчерная система включается вручную или автоматически по сигналу автоматического извещателя о пожаре с помощью контрольно-пускового узла, размещаемого на магистральном трубопроводе.

В спринклерных и дренчерных системах могут применяться и воздушно-механические пены.

Полустационарные установки предусматриваются для тушения пожара внутри и снаружи зданий. Для этой цели внутри зданий на водопроводной сети устанавливают пожарные краны. Для наружного пожаротушения на трубах водопроводной сети устанавливают гидранты-устройства для отбора воды из подземной магистрали водопровода, имеющие два выходных патрубка для подсоединения пожарных рукавов. Расстояние между гидрантами должно быть не более 150м, а расстояние от гидранта до объекта не должно превышать 120м. Пожарные краны внутри зданий размещают у входа, на лестничных клетках, в коридорах. Длина пожарных рукавов принимается равной 10-20 м. К передвижным огнегасительным установкам относятся специальные пожарные автомобили, пожарные поезда, двухколесные прицепы для доставки к месту пожара порошковых или углекислотных огнетушителей, мотопомпы для подачи воды из водоисточника к месту тушения пожара, а также автоцисцерны и прицепа для перевозки топлива и воды.

Пожарный поезд состоит из вагона насосной станции и цистерн для воды общей емкостью 50-100 м³. В вагоне насосной станции размещены: две стационарные мотопомпы, переносная мотопомпа, электростанция мощностью 4-6 кВт (для внутреннего освещения и питания переносных прожекторов), установка для получения воздушно-механической пены, а также всасывающие и выкидные рукава, стволы, ломы, багры, огнетушители, запас пенообразователя и пенопорошка, горюче смазочных материалов.

4. Методика расчета противопожарного водоснабжения и первичных средств пожаротушения

Противопожарное водоснабжение должно обеспечивать подачу воду к месту пожара в любое время года с необходимым напором.

Запас воды для целей пожаротушения определяется по формуле:

Q= 3,6·q·t_n·n (1)

где q- удельный расход воды на внутреннее и наружное пожаротушение, л/с. Расход воды зависит объема объекта, категории производств по пожарной опасности и степени огнестойкости зданий и принимается по таблице 2.

t_n- расчетная продолжительность пожара, ч. Принимается равной 3 часам или определяется по формуле (2)

n - количество одновременных пожаров (1-3) принимается в зависимости от местности и площади застройки.

t_n=N/v (2)

где N-количество горючего вещества, кг/м³

v-скорость выгорания вещества, кг/м³·ч

Необходимое количество пожарных щитов и их тип определяются в зависимости от категории помещений, зданий (сооружений) и наружных технологических установок по взрывопожарной и пожарной опасности, предельной защищаемой площади одним пожарным щитом и класса пожара в соответствии с табл. 4 приложения.

Пожарные щиты комплектуются первичными средствами пожаротушения, немеханизированным пожарным инструментом и инвентарем в соответствии с табл. 5 приложения.

Для помещений и наружных технологических установок категории А, Б и В по взрывопожарной и пожарной опасности запас песка в ящиках должен быть не менее 0,5 м³ на каждые 500 м² защищаемой площади, а для помещений и наружных технологических установок категории Г и Д не менее 0,5 м³ на каждую 1000 м² защищаемой площади.

.Объем объекта пожара определяется из выражения:

, (3)

где S_об - площадь объекта, м²;

h - высота объекта, м.

Параметры и количество огнетушителей определяют исходя из специфики обращающихся пожароопасных материалов, дисперсности частиц и возможной площади пожара.

Потребное количество огнетушителей для производственных помещений определяют по формуле:

n = m₀× S, (4)

где m₀ - нормируемое количество огнетушителей на площадь, шт./м²; принимается по табл. 6 приложения; S - площадь производственного помещения, м².

Допускается помещения, оборудованные автоматическими установками пожаротушения, обеспечивать огнетушителями на 50 % исходя из их расчетного количества.

Расчет необходимого количества огнетушителей следует вести по каждому помещению и объекту отдельно.

При наличии рядом нескольких небольших помещений одной категории пожарной опасности количество необходимых огнетушителей определяют с учетом суммарной площади этих помещений.

К источникам воды устраивают подъездные пути. Емкость водоема должна быть не менее 50м², глубина водоема не более 4 метров. Для тушения пожара воду берут также из противопожарного водопровода, оборудованного пожарными гидрантами. Внутри здания размещают пожарные краны с постоянно присоединенными к ним скатанными в спираль рукавами длиной 10-20метров. У выходов и проходов устанавливают пожарные краны с расстоянием 30м один от другого. Внутренний противопожарный водопровод не предусматривается в производственных зданиях I и II степеней огнестойкости, в которых находится несгораемые материалы и оборудование, или в зданиях III – V степеней объемом не более 1000м³ с категориями Г и Д.

При определении видов и количества первичных средств пожаротушения учитывают физико-химические и пожароопасные свойства горючих веществ, их отношение к огнетушащим веществам, а также площадь производственных помещений, открытых площадок и установок.

Комплектование технологического оборудования огнетушителями осуществляется согласно паспортов на это оборудование или соответствующим правилам пожарной безопасности.

Выбор типа и расчет необходимого количества огнетушителей в защищаемом помещении или на объекте следует производить в зависимости от их огнетушащей способности, предельной площади, а также класса пожара горючих веществ и материалов.

Выбор типа огнетушителя (передвижной или ручной) обусловлен размерами возможных очагов пожара.

Выбирая огнетушитель с соответствующим температурным пределом использования, необходимо учитывать климатические условия эксплуатации зданий и сооружений.

Если возможны комбинированные очаги пожара, то предпочтение при выборе огнетушителя отдается более универсальному по области применения.

В общественных зданиях и сооружениях на каждом этаже должны размещаться не менее двух ручных огнетушителей.

Помещения категории Д могут не оснащаться огнетушителями, если их площадь не превышает 100 м².

При наличии нескольких небольших помещений одной категории пожарной опасности количество необходимых огнетушителей определяется согласно того, что расстояние от возможного очага пожара до места размещения огнетушителя не должно превышать 20 м для общественных зданий и сооружений; 30 м для помещений категорий А, Б и В; 40 м для помещений категории Г; 70 м для помещений категории Д и таблицам 2 и 3 с учетом суммарной площади этих помещений.

Помещения, оборудованные автоматическими стационарными установками пожаротушения (спринклеры и дренчеры), обеспечиваются огнетушителями на 50%, исходя из расчетного количества.

Порядок выполнения работы

1. Используя наглядные пособия и макеты ознакомиться с устройством газовых, пенных, аэрозольных и порошковых огнетушителей, произведя их сборку и разборку.

2. Определить, пользуясь данными табл. 1 и 2 приложения, категорию производства по степени пожарной опасности и степень огнестойкости здания (сооружения) для своего варианта.

3. Рассчитать для выбранного варианта работы запас воды для целей пожаротушения и количество первичных средств пожаротушения.

4. В отчете привести рисунки и краткое описание принципа действия, технические характеристики и область применения основных типов огнетушителей. Полученные расчетным путем данные занести в таблицу:

Наименова-ние объекта	Первичные средства пожаротуше-ния	Количество воды, л	Количество огнетушителей	Количество ящиков с песком	Количество пожарных щитов

Контрольные вопросы

1. Причины пожаров на машиностроительных предприятиях.

2. Как обеспечивается пожарная защита?

3. На какие категории по пожарной и взрывной опасности подразделяются промышленные объекты? Дать краткую характеристику каждой категории.

4. Назовите огнегасительные вещества, используемые для тушения пожара. Охарактеризуйте их.

5. Какие условия необходимы для предотвращения горения?

6. От чего зависит выбор огнетушителей?

7. Как привести в действие углекислотный огнетушитель?

8. Как привести в действие химический пенный огнетушитель?

9. Из чего состоит химическая и воздушно-механическая пена? В чем их отличие?

10. Что такое кратность и стойкость пены?

11. Как привести в действие порошковые огнетушители?

12. В чем отличие углекислотного и углекислотно-бромэтилового огнетушителей?

13. Область применения, устройство и принцип действия аэрозольных огнетушителей?

14. Что относится к автоматическим средствам пожаротушения?

15. Объясните устройство и принцип действия спринклерной системы пожаротушения.

16. Объясните устройство и принцип действия дренчерной системы пожаротушения.

17. Что относится к передвижным средствам пожаротушения?

18. Что входит в состав пожарного поезда?

19. Где применяются СОТ?

Таблица 2

Конструктивные характеристики зданий в зависимости и от степени их огнестойкости

Степень огнестойко-сти	Конструктивные характеристики
I	Здания с несущими и ограждающими конструкциями из естественных или искусственных каменных материалов, бетона или железобетона с применением листовых и плитных негорючих материалов
II	Здания с несущими и ограждающими конструкциями из естественных или искусственных каменных материалов, бетона или железобетона с применением листовых и плитных негорючих материалов. В покрытиях зданий допускается применять незащищенные стальные конструкции
III	Здания с несущими и ограждающими конструкциями из естественных или искусственных каменных материалов, бетона или железобетона. Для перекрытий допускается использование деревянных конструкций, защищенных штукатуркой или трудногорючими листовыми, а также плитными материалами. К элементам покрытий не предъявляются требования по пределам огнестойкости и пределам распространения огня; при этом элементы покрытия из древесины подвергаются огнезащитной обработке
IIIа	Здания преимущественно с каркасной конструктивной схемой. Элементы каркаса - из стальных незащищенных конструкций. Ограждающие конструкции - из стальных профилированных листов или других негорючих листовых материалов с трудногорючим утеплителем
IIIб	Здания преимущественно одноэтажные с каркасной конструктивной схемой. Элементы каркаса из цельной или клееной древесины, подвергнутой огнезащитной обработке, обеспечивающей требуемый предел распространения огня. Ограждающие конструкции - из панелей или поэлементной сборки, выполненные с применением древесины или материалов на ее основе. Древесина и другие горючие материалы ограждающих конструкций должны быть подвергнуты огнезащитной обработке или защищены от воздействия огня и высоких температур так, чтобы обеспечить требуемый предел распространения огня.
IV	Здания с несущими и ограждающими конструкциями из цельной или клееной древесины и других горючих или трудногорючих материалов, защищенных от воздействия огня и высоких температур штукатуркой или другими листовыми или плитными материалами. К элементам покрытий не предъявляются требования по пределам огнестойкости и пределам распространения огня; при этом элементы покрытия из древесины подвергаются огнезащитной обработке
V	Здания, к несущим и ограждающим конструкциям которых не предъявляются требования по пределам огнестойкости и пределам распространения огня

Таблица 3

Расход воды на пожаротушение в зависимости от объема здания и категории производства по пожарной опасности

Степень огнестойкости зданий	Категория производства	Расход воды q (л/с) при объеме зданий, тыс. м³,
Степень огнестойкости зданий	Категория производства	до 3	3-5	5-20	20 -50	50-200
I и II	Г, Д	5	5	10	10	15
I и II	А, Б, В	10	10	15	20	30
III	Г, Д	10	10	15	25	-
III	В	10	15	20	30	-
IV и V	Г, Д	10	15	20	30	-
IV и V	В	15	20	20	40

Таблица 4

Нормы оснащения зданий (сооружений) и территорий пожарными щитами

Наименование функционального назначения помещений и категория помещений или наружных технологических установок по взрывопожарной и пожарной опасности	Предельная защищаемая площадь одним пожарным щитом, м²	Класс пожара	Тип щита
А. Б и В (горючие газы и жидкости)	200	А В (Е)	ЩП-А ЩП-В ЩП-Е
В (твердые горючие вещества и материалы)	400	А Е	ЩП-А ЩП-Е
ГиД	1800	А В Е	ЩП-А ЩП-В ЩП-Е
Помещения и открытые площадки предприятий (организаций) первичной переработке сельскохозяйственных культур	1000	-	ЩП - СХ
Помещения различного назначения при проведении сварочных или других огнеопасных работ		А	ЩПП

Примечание: ЩП-А - щит пожарный для очагов пожара класса А; ЩП-В - щит пожарный для очагов пожара класса В; ЩП-Е - щит пожарный для очагов пожара класса Е; ЩП- СХ - щит пожарный для сельскохозяйственных предприятий (организаций); ЩПП - щит пожарный передвижной.

Таблица 5

Нормы комплектации пожарных щитов немеханизированным инструментом и инвентарем

Наименование первичных средств пожаротушения, немеханизи-рованного инструмента и инвентаря	Нормы комплектации в зависимости пожарного щита и класса пожара
	ЩП-А класс А	ЩП-В класс В	ЩП-Е класс Е	ЩП-СХ		ЩПП
Огнетушители: ОВП вместимостью 10 л ОП* вместимостью 10 л вместимостью 5 л ОУ вместимостью 5 л	2+ 1++ 2+ -	2+ 1++ 2+ -	- 1++ 2+ 2+		2+ 1++ 2+ -	2+ 1++ 2++ -
Лом	1	1		1		1
Багор	1			1
Крюк с деревянной рукояткой			1
Ведро	2	1		2		1
Комплект для резки электропроводов: ножницы. диэлектрические боты и коврик			1
Асбестовое полотно, грубошерстная ткань или войлок (кошма, покрывало из негорючего материала)		1	1	1		1
Лопата штыковая	1	1		1		1
Лопата совковая	1	1	1	1
Вилы				1
Тележка для перевозки оборудования						1
Емкость для хранения воды объемом: 0,2 м³	1			1		1
Ящик с песком		1	1
Hacoc ручной						1
Рукав Ду 18 - 20 длиной 5 м						1
Защитный экран 1,4 x 2 м						6
Стойки для подвески экранов						6

Примечания: 1. Для тушения пожаров различных классов порошковые огнетушители должны иметь соответствующие заряды: для класса А - порошок АВС(Е); классов В и (Е) - ВС(Е) или АВС(Е);

2. Знаком «++» обозначены рекомендуемые к оснащению объектов огнетушители, знаком «+» - огнетушители, применение которых допускается при отсутствии рекомендуемых и при соответствующем обосновании, знаком «-» - огнетушители которые не допускаются для оснащения данных объектов.

Таблица 6

Нормы оснащения помещений ручными огнетушителями

Категория помещения	Предельная защищаемая площадь, м²	Класс пожара	Пенные и водные огнетуши-тели вмес-тимостью 10 л	Порошковые огнетушители вместимостью, л / массой огнетушащего вещества, кг			Хладоновые огнетушите-ли вмести-мостью 2 (3) л	Углекислотные огнетушители, вместимостью, л / массой огнетушащего вещества, кг
Категория помещения	Предельная защищаемая площадь, м²	Класс пожара	Пенные и водные огнетуши-тели вмес-тимостью 10 л	2/2	5/4	10/9		2/2	5(8) / 3 (5)
А, Б. В (горючие газы и жидкости)	200	А	2++	-	2+	1++	-	-	-
		В	4+	-	2+	1++	4+	-	-
		С	-	-	2+	1++	4+	-	-
		D	-	-	2+	1++	-	-	-
		(Е)	-	-	2+	1++	-	-	2++
В	400	А	2++	4+	2++	1 +	-	-	2+
		D	-	-	2+	1++	-	-	-
		(Е)	-	-	2++	1 +	2+	4+	2++
Г	800	В	2+	-	2++	1 +	-	-	-
Г	800	С	-	4+	2++	1 +	-	-	-
Г, Д	1800	А	2++	4+	2++	1 +	-	-	-
		D	-	-	2+	1++	-	-	-
		(Е)	-	2+	2++	1 +	2+	4+	2++
Обществен-ные здания	800	А	4++	8+	4++	2+	-	-	4+
Обществен-ные здания	800	(Е)	-	-	4++	2+	4+	4+	2++

Примечания: 1. Для тушения пожаров различных классов порошковые огнетушители должны иметь соответствующие заряды: для класса А - порошок ABC (Е); для классов В, С и (Е) - ВС (Е) или ABC (Е) и класса Д - Д.

3. В замкнутых помещениях объемом не более 50 м³ для тушения пожаров вместо переносных огнетушителей могут быть использованы огнетушители самосрабатывающие порошковые.
